Мир современной электроники сложен и многогранен. В каждом устройстве, от простого зарядного адаптера для смартфона до сложнейших промышленных систем управления, скрываются десятки, а то и сотни компонентов, каждый из которых выполняет свою незаменимую роль. Среди них есть один скромный, но чрезвычайно важный элемент — дроссель. На первый взгляд, это всего лишь катушка с проводом, но за этой простотой скрывается фундаментальное физическое явление — индуктивность. Для глубокого понимания современной электроники и правильного подбора компонентов, как предлагают специалисты на https://radaelectron.ru, важно разобраться в основах функционирования таких базовых элементов. Именно дроссель в его роли катушки индуктивности является «серым кардиналом» во многих схемах, обеспечивая фильтрацию помех, стабилизацию тока и накопление энергии. В этой статье мы подробно разберем, что такое дроссель, как он работает, какие бывают его виды и как правильно выбрать нужный компонент для ваших задач.
Что такое дроссель и его сущность как индуктивности
Чтобы понять назначение дросселя, необходимо сперва заглянуть в самую суть его природы. В основе его работы лежит свойство, называемое индуктивностью. Если говорить простыми словами, дроссель — это пассивный электронный компонент, представляющий собой катушку из изолированного проводника, как правило, намотанную на сердечник из магнитного материала (феррита, пермаллоя) или без него (воздушный сердечник).
Ключевое свойство любого дросселя — это его индуктивность, то есть способность накапливать энергию в магнитном поле при протекании через него электрического тока и, что более важно, противодействовать любым изменениям этого тока.
Единицей измерения индуктивности в системе СИ является Генри (Гн). На практике чаще используются дольные единицы: миллигенри (мГн, 10⁻³ Гн), микрогенри (мкГн, 10⁻⁶ Гн) и наногенри (нГн, 10⁻⁹ Гн). Именно величина индуктивности определяет, насколько «сильно» дроссель будет сопротивляться изменениям тока.

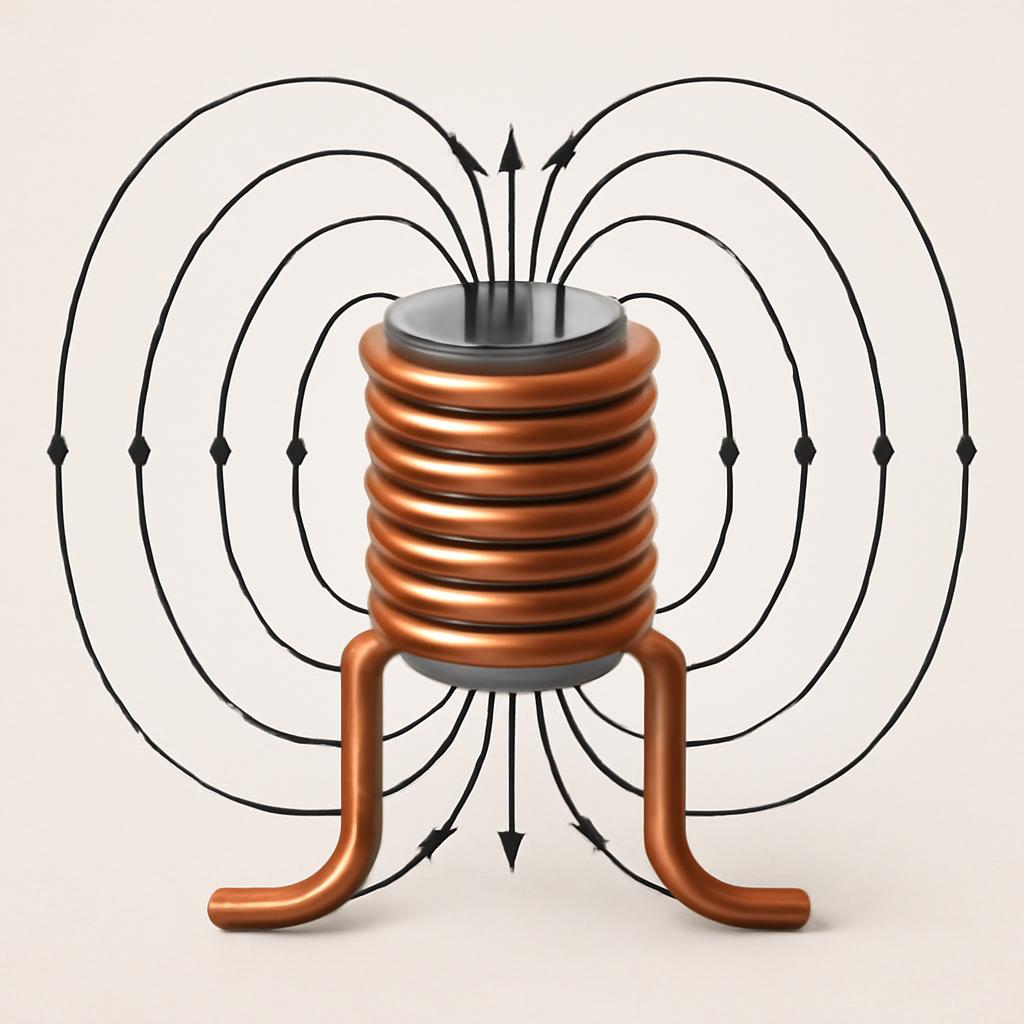

Принцип самоиндукции: проходящий ток создает магнитное поле, изменение которого, в свою очередь, препятствует изменению самого тока.
Физический принцип работы: магия электромагнетизма
Работа дросселя базируется на законе электромагнитной индукции. Давайте разберем этот процесс по шагам:
- Создание магнитного поля. Когда через проводник (витки катушки) начинает протекать электрический ток, вокруг него мгновенно образуется магнитное поле. Сила этого поля прямо пропорциональна силе тока.
- Эффект самоиндукции. Если ток, проходящий через катушку, начинает изменяться (увеличиваться или уменьшаться), то и созданное им магнитное поле также изменяется. Изменяющееся магнитное поле, в свою очередь, пронизывает витки самой катушки и индуцирует в ней электродвижущую силу (ЭДС). Этот процесс называется ЭДС самоиндукции.
- Правило Ленца. Самое главное здесь — это направление индуцированной ЭДС. Согласно правилу Ленца, возникающий индукционный ток всегда направлен так, чтобы противодействовать причине, его вызвавшей. То есть, если ток в катушке пытается возрасти, ЭДС самоиндукции будет направлена против него, замедляя его рост. Если же ток пытается уменьшиться, ЭДС самоиндукции поддержит его, замедляя его падение.
Именно эта «инертность» по отношению к изменению тока и является главным рабочим свойством дросселя. Он сглаживает пульсации, фильтрует резкие скачки и стабилизирует ток в цепи. Можно провести аналогию с тяжелым маховиком в механике: его трудно раскрутить, но потом так же трудно остановить. Дроссель — это «электрический маховик» для тока.
Основная «суперсила» дросселя — это создание противодействующей ЭДС (электродвижущей силы), которая мешает току изменяться слишком быстро, делая его более стабильным и предсказуемым.
Дроссель и резистор: почему это не одно и то же?
Начинающие электронщики часто путают функции дросселя и резистора, так как оба компонента могут ограничивать ток. Однако разница между ними принципиальна. Резистор оказывает активное сопротивление, которое не зависит от частоты тока и преобразует электрическую энергию в тепловую. Он одинаково «сопротивляется» и постоянному, и переменному току.
Дроссель же обладает реактивным сопротивлением (импедансом), которое напрямую зависит от частоты переменного тока. Для постоянного тока (частота f=0 Гц) идеальный дроссель представляет собой просто проводник с очень низким активным сопротивлением, практически не мешая его протеканию. Но для переменного тока его сопротивление (Xₗ) рассчитывается по формуле:
Xₗ = 2 * π * f * L
Где:
- L — индуктивность в Генри (Гн).
- f — частота переменного тока в Герцах (Гц).
- π — математическая константа (приблизительно 3.14159).
Из формулы видно, что чем выше частота тока, тем большее сопротивление ему оказывает дроссель. Это свойство делает его идеальным компонентом для частотно-зависимых схем, таких как фильтры.
Основные характеристики дросселей: на что обращать внимание при выборе
Выбор правильного дросселя — это не просто поиск компонента с нужным значением индуктивности. Чтобы устройство работало надежно и эффективно, необходимо учитывать целый ряд взаимосвязанных параметров. Игнорирование хотя бы одного из них может привести к перегреву, нестабильной работе или даже выходу схемы из строя. Давайте детально разберем ключевые характеристики, указанные в технической документации (datasheet) на любой современный дроссель.
Рабочий ток: номинальный (i_rms) и ток насыщения (i_sat)
Это, пожалуй, самый критичный параметр после индуктивности, особенно для силовых применений. Часто эти два значения путают, хотя они описывают разные физические ограничения.
- Номинальный ток (Rated Current, I_rms или I_th): Это максимальный постоянный ток, который может протекать через дроссель без его перегрева выше допустимой температуры (обычно указывается повышение температуры, например, на 40 °C относительно окружающей среды). Он определяется в основном толщиной обмоточного провода и его активным сопротивлением (DCR). Превышение этого тока приведет к перегреву и потенциальному разрушению изоляции провода.
- Ток насыщения (Saturation Current, I_sat): Этот параметр связан с магнитными свойствами сердечника. Ток насыщения — это ток, при котором индуктивность дросселя падает на определенный процент (например, на 20% или 30%) от своего первоначального значения. Это происходит потому, что сердечник больше не может «вместить» в себя дополнительный магнитный поток.
Работа дросселя при токах, близких к току насыщения или превышающих его, крайне опасна. Резкое падение индуктивности означает, что компонент перестает выполнять свою функцию сглаживания, что может привести к броскам тока, способным повредить другие элементы схемы, например, ключевые транзисторы в импульсном блоке питания.
При выборе дросселя для импульсных преобразователей необходимо убедиться, что его ток насыщения (I_sat) превышает максимальный пиковый ток, который будет возникать в схеме, а номинальный ток (I_rms) — среднеквадратичное значение рабочего тока.
Активное сопротивление (DCR) и добротность (q-фактор)
Идеальных компонентов не существует, и любой дроссель обладает не только индуктивностью, но и небольшим активным сопротивлением. Оно зависит от материала, длины и толщины провода обмотки.
Активное сопротивление (DC Resistance, DCR) — это сопротивление дросселя постоянному току. Оно является источником потерь энергии, которая рассеивается в виде тепла (P = I² * R). В силовых цепях, таких как DC-DC преобразователи, низкий DCR является ключевым фактором для достижения высокого КПД. Чем ниже DCR, тем меньше дроссель будет греться при том же токе.
Добротность (Q-factor) — это безразмерная величина, характеризующая качество индуктивности как накопителя энергии. Она показывает отношение реактивного сопротивления к активному на определенной частоте (Q = Xₗ / DCR). Чем выше добротность, тем меньше потери энергии в дросселе. Этот параметр особенно важен в резонансных контурах, фильтрах и ВЧ-схемах, где требуется минимальное затухание полезного сигнала.
Собственная резонансная частота (SRF)
Любая катушка индуктивности имеет не только индуктивность, но и распределенную межвитковую емкость. Эта паразитная емкость вместе с основной индуктивностью образует параллельный резонансный контур. Частота, на которой импеданс (полное сопротивление) этого контура становится максимальным, называется собственной резонансной частотой (Self-Resonant Frequency, SRF).

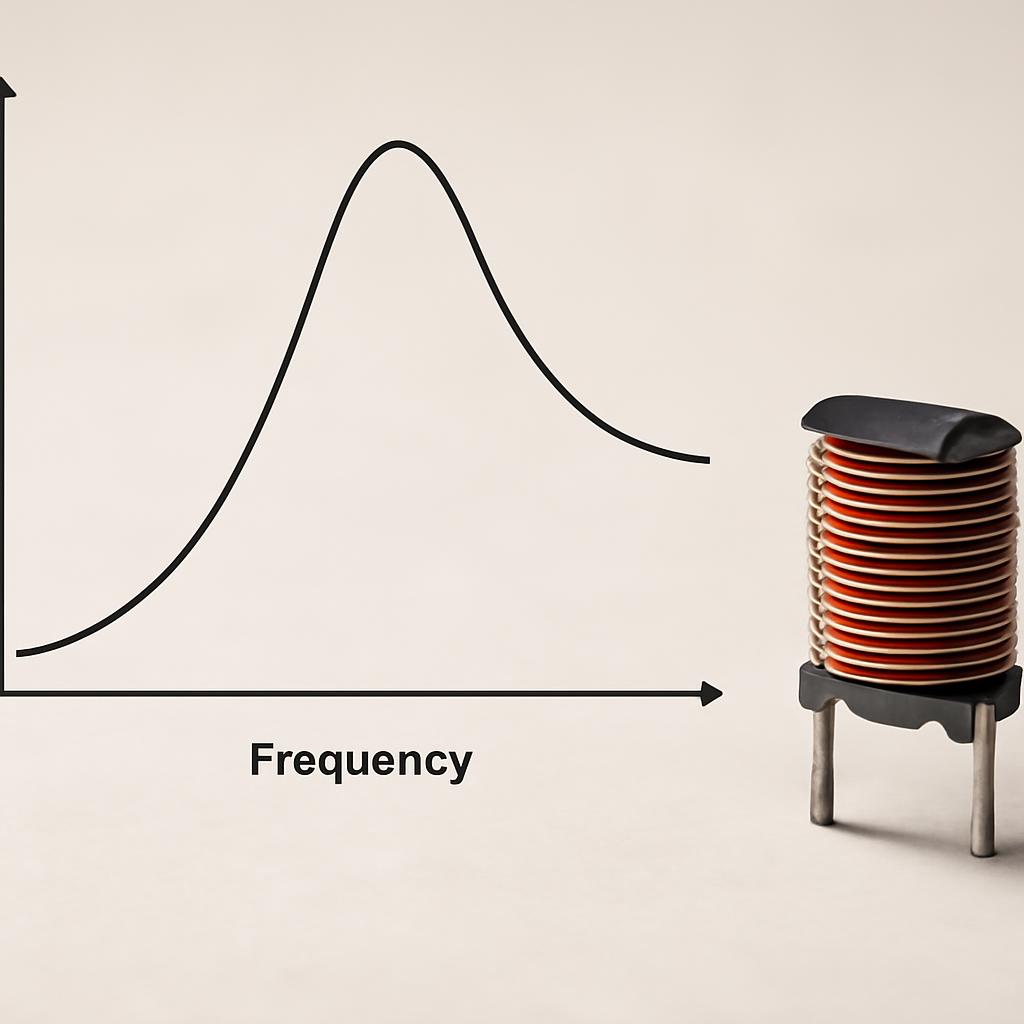

Поведение реального дросселя на разных частотах. До SRF он ведет себя как индуктивность, на частоте SRF — как резистор с большим сопротивлением, а выше SRF — как конденсатор.
Важно помнить, что дроссель эффективно работает как индуктивность только на частотах, значительно ниже его собственной резонансной частоты. При приближении к SRF и выше ее он теряет свои индуктивные свойства.
Поэтому при выборе дросселя для высокочастотных цепей (например, в радиопередатчиках или ВЧ-фильтрах) необходимо убедиться, что его SRF в несколько раз (в идеале, в 10 раз) превышает максимальную рабочую частоту в схеме.
Материал сердечника: сердце дросселя
Сердечник — это основа, на которую наматывается провод. Его материал во многом определяет ключевые свойства дросселя: диапазон рабочих частот, величину индуктивности при заданных габаритах, ток насыщения и уровень потерь. Выбор материала сердечника является компромиссом между стоимостью, эффективностью и габаритами.
Сравнительная таблица основных материалов сердечников
Материал сердечника Основные преимущества Основные недостатки Типичное применение Феррит (Manganese-Zinc, Nickel-Zinc) Высокая магнитная проницаемость, отличные свойства на высоких частотах (до сотен МГц), низкие потери. Хрупкость, резкий вход в насыщение, чувствительность к температуре. Импульсные блоки питания (SMPS), фильтры ЭМП, ВЧ-трансформаторы, дроссели синфазных помех. Порошковое железо (Iron Powder) "Мягкое" насыщение (индуктивность падает плавно), высокая допустимая плотность потока, низкая стоимость. Более высокие потери на высоких частотах по сравнению с ферритами. Силовые дроссели в DC-DC преобразователях, выходные фильтры в источниках питания, корректоры коэффициента мощности (PFC). Аморфные и нанокристаллические сплавы Очень высокая проницаемость, низкие потери в широком диапазоне частот, отличная температурная стабильность. Высокая стоимость, технологическая сложность обработки. Высокоэффективные силовые трансформаторы, дроссели для синфазных помех премиум-класса, датчики тока. Воздушный сердечник (без сердечника) Полное отсутствие насыщения, максимальная линейность, высокая добротность на ВЧ. Очень низкая индуктивность для заданного числа витков, большие габариты, чувствительность к внешним полям. Высокочастотные резонансные контуры, схемы передатчиков и приемников, кроссоверы в акустических системах.
Виды дросселей и их практическое применение
Мир дросселей так же разнообразен, как и мир электроники, в которой они применяются. Классифицировать их можно по разным признакам: по рабочим частотам, конструктивному исполнению, материалу сердечника и, что самое важное для инженера и разработчика, — по функциональному назначению. Понимание этой классификации поможет вам быстро сориентироваться в многообразии предложений и выбрать компонент, идеально подходящий для решения вашей конкретной задачи.
Классификация по назначению и применению
Это наиболее практичный способ разделения дросселей, так как он напрямую связан с их ролью в электрической схеме. Рассмотрим основные группы, с которыми вы, скорее всего, столкнетесь.
1. силовые дроссели (power inductors)
Это, без преувеличения, рабочие лошадки современной силовой электроники. Их основная задача — не просто фильтровать, а накапливать и отдавать энергию. Они являются неотъемлемой частью всех импульсных источников питания (SMPS) и DC-DC преобразователей (понижающих, повышающих, инвертирующих).
В понижающем DC-DC преобразователе (Buck converter), например, дроссель работает в паре с ключом (транзистором). Когда ключ открыт, ток через дроссель нарастает, и он запасает энергию в своем магнитном поле. Когда ключ закрывается, дроссель, стремясь поддержать ток, отдает накопленную энергию в нагрузку через диод. Этот непрерывный процесс накопления и отдачи энергии позволяет эффективно преобразовывать напряжение с минимальными потерями.
В импульсных источниках питания дроссель — это не просто фильтр, а ключевой элемент энергообмена, определяющий стабильность, КПД и пульсации выходного напряжения.
Ключевые требования к силовым дросселям:
- Высокий ток насыщения (I_sat): Чтобы выдерживать пиковые токи без потери индуктивности.
- Низкое активное сопротивление (DCR): Для минимизации тепловых потерь и повышения КПД преобразователя.
- Компактные размеры и хорошее теплорассеивание.
Их часто можно встретить на материнских платах компьютеров (в цепях питания процессора VRM), в зарядных устройствах, светодиодных драйверах и автомобильной электронике.
2. дроссели для подавления электромагнитных помех (ЭМП/EMI)
Любое электронное устройство является источником электромагнитных помех, так же как и подвержено влиянию внешних помех. Для борьбы с этим "электронным шумом" используют специальные фильтрующие дроссели.
Дроссели для подавления дифференциальных помех
Это классические индуктивности, которые включаются в цепь последовательно с нагрузкой (в один из проводов питания, например, в фазный). Дифференциальная помеха — это шум, который течет по одному проводу к нагрузке и возвращается по другому. Такой дроссель представляет большое сопротивление для высокочастотных составляющих этого шума, эффективно "очищая" линию питания.
Синфазные дроссели (Common Mode Chokes)
Это более сложный и очень эффективный тип фильтра. Синфазная помеха — это шум, который протекает в одном и том же направлении по обоим проводам (например, по фазе и нулю) относительно земли. Такое часто происходит из-за паразитных емкостей на корпус устройства.
Синфазный дроссель представляет собой две одинаковые обмотки, намотанные на один общий сердечник (чаще всего тороидальный). Важно, как они подключены: полезный (дифференциальный) ток протекает по обмоткам в противоположных направлениях. Создаваемые им магнитные потоки компенсируют друг друга, и для полезного сигнала дроссель почти незаметен. А вот синфазная помеха протекает по обеим обмоткам в одном направлении. Их магнитные потоки складываются, сердечник создает высокое сопротивление именно для этого вида шума, не давая ему проникнуть в устройство или выйти из него.
Схема работы синфазного дросселя: магнитные потоки от полезного сигнала (I_diff) взаимоуничтожаются, а потоки от синфазной помехи (I_comm) складываются, создавая высокое сопротивление для шума.
Такие дроссели — обязательный атрибут входных фильтров практически всех блоков питания, сетевых фильтров и интерфейсных кабелей (например, на кабелях USB и VGA можно увидеть характерные ферритовые бочонки — это и есть разновидность синфазного фильтра).
Синфазный дроссель — это интеллектуальный фильтр, который умеет отличать полезный сигнал от шума, пропуская первый и блокируя второй благодаря хитроумной конструкции с двумя обмотками.
3. высокочастотные (ВЧ) и радиочастотные (РЧ) дроссели
Эта категория дросселей работает в мире радиоволн — на частотах от сотен килогерц до десятков гигагерц. Их основная задача — пропускать постоянный ток и блокировать переменный ток высокой частоты.
Типичные области применения:
- Развязка цепей питания (Bias Tee): В усилителях ВЧ-сигналов необходимо подать постоянное напряжение смещения на транзистор, не дав при этом ВЧ-сигналу "утечь" в цепь питания. Дроссель, включенный в цепь питания, как раз и решает эту задачу, представляя для ВЧ-сигнала почти непреодолимое препятствие.
- Фильтрация и селекция: В паре с конденсаторами ВЧ-дроссели образуют колебательные LC-контуры, которые используются для настройки на нужную частоту в радиоприемниках, формирования сигналов в генераторах и фильтрации гармоник в передатчиках.
- Согласование импедансов: Для максимальной передачи мощности от одного ВЧ-каскада к другому их сопротивления (импедансы) должны быть согласованы. Индуктивности часто используются в согласующих цепях.
Конструктивно ВЧ-дроссели сильно отличаются от силовых. Они могут быть очень миниатюрными (SMD-компоненты размером с песчинку, так называемые чип-индукторы), часто имеют воздушный или керамический сердечник для высокой добротности и высокой собственной резонансной частоты (SRF). Для них критически важны параметры добротности (Q) и SRF.
Примерное распределение сфер применения дросселей по отраслям. Лидируют импульсные источники питания и системы фильтрации помех.
